Pengaman Motor Sensor Sentuh

rangkaian sensor sentuh pengertian sensor sentuh rangkaian pengaman motor sensor sentuh

cara membuat alarm motor dengan sensor sentuh

Membuat Pengaman Kendaraan Mengunakan Sensor Sentuh

Sensor Sentuh

Banyak manfaat atau fungsi dari rangkaian yang akan dibuat. Rangkaian ini tidak hanya dapat digunakan untuk pengaman kendaraan saja, namun rangkaian ini dapat digunakan untuk menghidupkan atau menggerakkan perangkat lain. Fungsi umum dari rangkaian ini yaitu sebagai saklar. Jika kebanyakan saklar yang ada menggunakan tombol dengan cara ditekan, rangkaian ini akan terhubung jika disentuh.

Apanya yang disentuh gan ?

Sentuh aja bagian sensitifnya wkwkwkkwkw (just kidding alias guyon mas boy hehe) nanti saya jelaskan sedikit tentang rangkaian ini tiap-tiap komponen. Sedikit aja tapi jangan banyak-banyak ya.

Yuk mulai merangkai...

Ada beberapa tahapan yang dilakukan untuk pembuatan rangkaian sensor sentuh.

1. Siapkan rangkaiannya gan. Kira-kira seperti ini rangkaiannya gan.

Rangkaian Sensor Sentuh

2. Siapkan komponen yang dibutuhkan (yang ada pada rangkaian diatas)

• Transistor jenis PNP dua biji (contoh : A564, C9012, 2N 5401)
• Relay 12V kaki 8
• Dioda 1N 4007
• Kabel jumper (secukupnya)
• Timah
• Solder

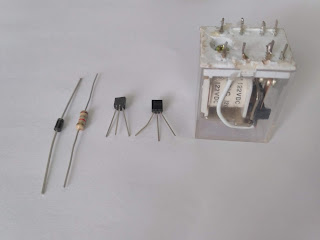

Peralatan Yang Digunakan

3. Cus dirangkai gan
Agar lebih mudah dalam proses merangkai yang pertama dilakukan yaitu merangkai dioda ke relay. Perlu diperhatikan dalam pemasangan komponen ke relay jangan sampai terbalik. Pada kaki relay terdapat nomor sebagai tanda, berikut penjelasan relay kaki 8 :

• Nomor 13 dan 14 adalah kaki kumparan
• Nomor 4, 8 dan 12 sebagai saklar (baris atas)
• Nomor 1, 5 dan 9 sebagai saklar (baris bawah)

Kaki yang berfungsi sebagai saklar baris atas dan baris bawah terpisah, tidak saling terhubung. Selain nomor yang menjadi patokan pada relay kaki 8 yaitu jarak antar kaki, jarak kaki paling ujung yang memiliki jarak paling lebar itu merupakan kaki kumparan.



Hubungkan dioda ke relay dengan ketentuan kaki Anoda dioda hubungkan ke kaki relay nomor 14 dan kaki Katoda dioda hubungkan ke kaki relay nomor 13.

Kaki Dioda

Jika sudah dirangkai maka akan seperti gambar dibawah ini.

Pemasangan Dioda ke Relay

Hubungkan transistor A564 ke relay. Informasi kaki transistor A564 seperti gambar berikut :

Simbol A564

Bentuk Fisik Transistor A564

Pemasangan dua Transistor

Pemasangan Kaki Transistor ke Relay

Jumper kaki relay nomor 14 dan nomer 8 dan kemudian solder kabel untuk dihubungkan ke tegangan sumber 12V, GND, input sentuhan dan output dari tegangan sumber. Cara pemasangannya sebagai berikut :

• Kabel Merah (Tegangan Input sumber 12V)
• Kabel Coklat (GND /  Tegangan - pada aki)
• Kabel kuning hijau (Tegangan keluaran dari sumber tegangan 12V)
• Kabel abu-abu (sebagai sensor sentuh)

Rangkaian Keseluruhan

Untuk uji coba yang saya dilakukan, disini menggunakan LED sebagai pengganti Kontak motor dan menggunakan power supplay untuk pengganti aki. Untuk komponen tambahan sebagai uji coba sebagi berikut :

• LED
• Resistor 16 KOhm (karena tegangan yang digunakan dari power supplay 12V)
• Protoboard

Susun komponen deperti gambar dibawah ini

Rangkaian LED

• Hubungkan kaki resistor ke + LED
• Kabel warna kuning hubungkan ke tegangan + (positif)
• Kabel warna hijau hubungkan ke GND

Setelah tersusun seperti gambar diatas, hubungkan kabel kuning pada gambar 10 ke kabel hijau-kuning pada gambar 9 dan kabel hijau pada gambar 10 hubungkan ke kabel coklat (GND / negatif aki) pada gambar 9. Jika sudah silahkan hubungkan ke sumber tegangan 12V maka akan seperti gambar dibawah ini.

Sebelum sensor disentuh

Setelah sensor disentuh

Untuk mempermudah dalam merangkai, simulasi rangkaiannya kaya gini Somas (Sobat maMAS).

Simulasi Pemasangan Komponen

Semoga membantu dan bermanfaat ya guys..

PANGAPUNTEN SEDOYO KELEPATAN NGGEH.
