Arduino Sensor Suhu DHT11

Mamase.tech Sensor DHT11 merupakan komponen elektronika yang digunakan untuk mengukur suhu dan kelembaban suatu ruangan.

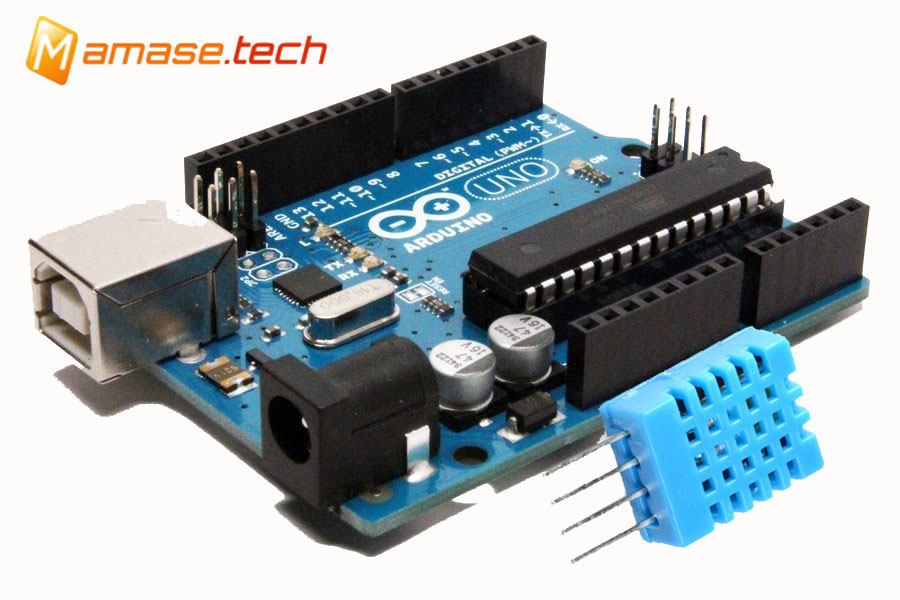

Arduino DHT11

Hai Somas (SObat maMAS), pada pembahasan kali ini saya akan sharing tentang cara membaca data dari sensor DHT11 menggunakan arduino uno. Seperti biasa untuk melakukan percobaan ini ada beberapa komponen yang dibutuhkan diantaranya yaitu :

1 buah PC atau laptop
1 buah modul arduino uno
1 buah kabel USB arduino to PC
1 buah sensor DHT11
Kabel jumper secukupnya

Rangkaian Sensor DHT11

Untk mempermudah dalam melakukan pemasangan berikut adalah penjelasan tentang bagan sensor LM35.

Informasi

Setelah menyiapkan peralatan atau komponen yang dibutuhkan langkah selanjutnya melakukan perakitan dengan langkah-langkah sebagai berikut :

Skema Rangkaian

1. Pasang sensor DHT11 pada protoboard.

2. Siapkan arduino dan kemudian hubungkan kaki no 1 sensor DHT11 ke 5V arduino.

3. Hubungkan kaki sensor DHT11 nomor 4 ke pin GND arduino.

4. Hubungkan kaki nomor 2 sensor DHT11 ke pin D2 arduino.

5. Nyalakan PC kemudian buka aplikasi Arduino IDE (jika belum punya aplikasinya silahkan download DISINI (link Google Drive) atau kunjungi sumbernya DIMARI (arduino.cc).

6. Hubungkan kabel dari PC ke Modul Arduino.

7. Atur port dan board yang digunakan oleh arduino dengan cara masuk ke tools yang ada pada aplikasi Arduino IDE => pilih board yang digunakan (Arduino uno/ nano/ mega), kemudian pilih => port Com yang digunakan oleh arduino. Setelah selesai melakukan pengaturan port dan board selanjutnya membat program untuk di upload ke board arduino. Lebih jelasnya lihat gambar dibawah ini. Baca juga artikel Cara Penggunaan Aplikasi Arduino IDE.

Pengaturan Port Arduino

Pada board Arduino yang mengunakan IC ATmega biasanya driver yang digunakan sudah include pada aplikasi Arduino IDE, namun jika bukan menggunakan IC tipe ATmega biasanya menggunakan driver yang berbeda seperti board arduino yang menggunakan IC tipe CH341, CH340 dll. Driver sesuai tipe dapat download link dibawah ini.

Download driver arduino CH341

Download driver arduino CH340

Jika belum tahu bagaimana cara menginstall driver CH341 atau CH340 silahkan baca artikel Cara Install Driver CH340 atau CH341.

8. Buat program unuk membaca tegangan atau nilai yang dikeluarkan oleh sensor DHT11. Berikut ini adalah contoh program untuk pembacaan sensor DHT11 dengan menggunakan pin digital D2.

#include <DHT11.h>
int pin=2;
DHT11 dht11(pin);

void setup(){
Serial.begin(9600);
while (!Serial) {;}}

void loop(){
int err;
float temp, humi;
if((err=dht11.read(humi, temp))==0)
{
Serial.print("temperature:");
Serial.print(temp);
Serial.print(" humidity:");
Serial.print(humi);
Serial.println();
}
else
{
Serial.println();
Serial.print("Error No :");
Serial.print(err);
Serial.println();
}
delay(DHT11_RETRY_DELAY); //delay for reread
}

SARAN

Jika ingin bisa dalam belajar pemograman, kalian harus mengetikan program tersebut secara manual. Dengan begitu kalian akan mudah hafal dalam pemograman arduino.

Anda dapat unduh program diatas DISINI file dalam bentuk ( *.ino). Verifikasi terlebih dahulu untuk mengetahui apakah ada yang eror atau tidak. Upload program jika program tidak ada eror. Silahkan baca artikel tentang Penggunaan Aplikasi Arduino IDE untuk mempermudah dalam penggunaanya.
