Cara Menghidupkan LED Menggunakan Tombol

tutorial mengenal penjelasan materi belajar merangkai led terbaru tombol terlengkap

Ok Somas (SObat maMAS), kali ini kita mencoba mengkombinasikan tombol dengan LED. Dengan mempelajari ini, akan membantu kita utuk dapat berinovasi sehingga dapat bermanfaat dan dapat diterapkan dalam kehidupan sehari-hari. Langsung saja ya Somas kita persiapkan bahan-bahan yang diperukan.

1 buah PC atau sejenisnya
1 buah Modul Arduino
1 buah kabel USB Arduino to PC
3 buah LED 5mm atau LED 3mm
3 buah tombol push button
1 buah protoboard
2 buah resistor 100 Ohm

Rngkaian LED dan Push Button

Setelah menyiapkan peralatan yang dibutuhkan selanjutnya kita mulai perakitan dengan langkah-langkah sebagai berikut :

1. Nyalakan PC kemudian buka aplikasi Arduino IDE (jika belum punya aplikasinya silahkan download DISINI (link Google Drive) atau kunjungi sumbernya DIMARI (arduino.cc).

2. Rangkai LED pada protoboard. Jangan lupa ya Somas untuk pemasangan LED jangan sampai terbalik kaki positif dan negatifnya.

Rangkaian LED

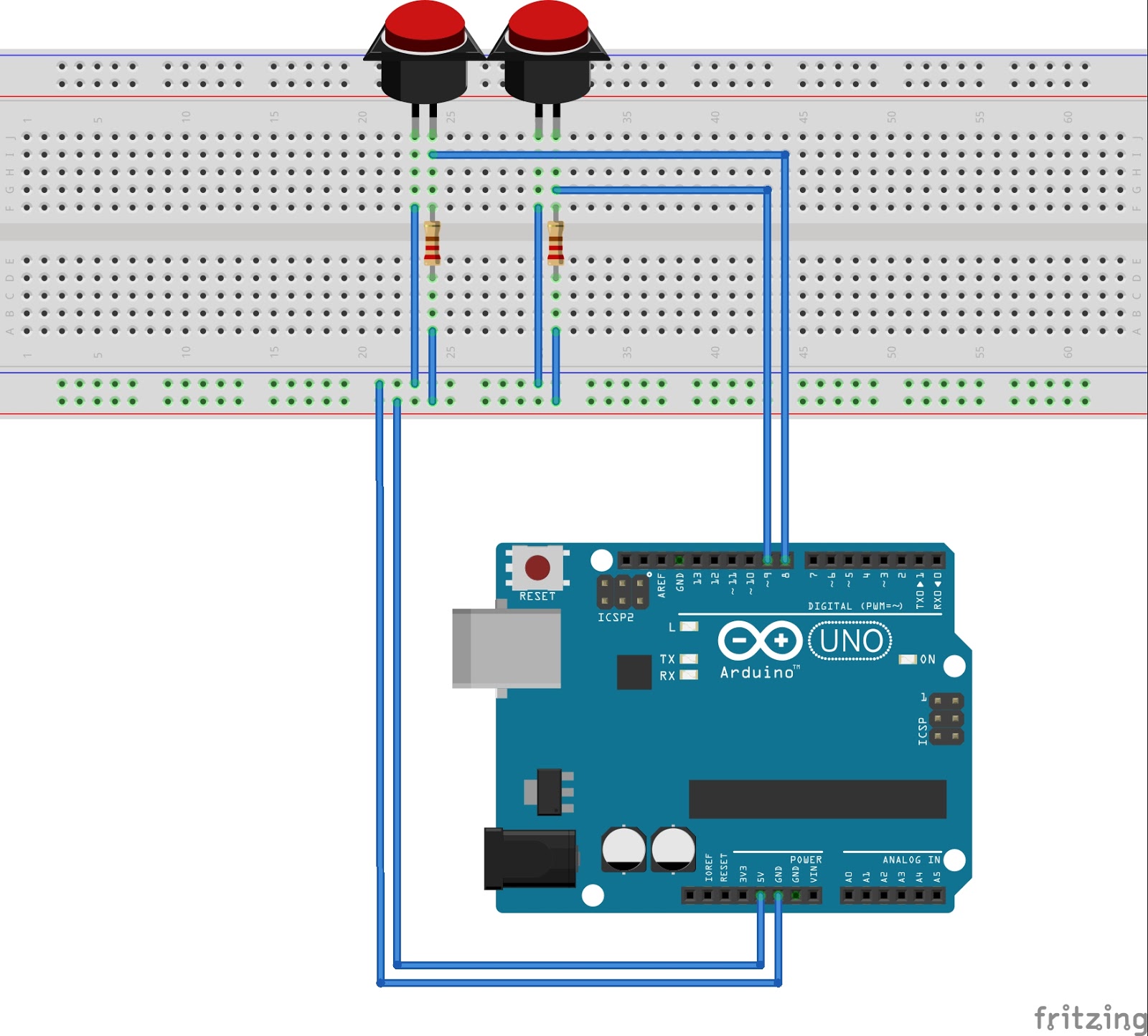

3. Setelah selesai merangkai LED, selanjutnya ditambah/digabungkan dengan rangkaian rangkai push button pada protoboard seperti gambar dibawah ini.

Rangkaian Push Button

4. Jika semua rangkaian sudah selesai disusun, dilanjutkan dengan membuat program untuk menjalankan rangkaian tersebut. Yuk mulai ngoding.

int led1 =2;
int led2 =2;
int button1 =8;
int button2 =9;
int baca1, baca2;

void setup() {
Serial.begin(9600);
pinMode(led1, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(button1, OUTPUT);
pinMode(button2, OUTPUT);}

void loop() {
baca1 = digitalRead(button1);
baca2 = digitalRead(button2);

Serial.print("input 1 = ");
Serial.println(baca1);
delay(1000);
Serial.print("input 2 = ");
Serial.println(baca2);
delay(1000);

if (baca1 ==1){
digitalWrite(led1, HIGH);}

if (baca2 ==1){
digitalWrite(led2, HIGH);}
}

SARAN
Jika ingin bisa dalam belajar pemograman, kalian harus mengetikan program tersebut secara manual. Dengan begitu kalian akan mudah hafal dalam pemograman arduino.

Anda dapat unduh program diatas DISINI file dalam bentuk ( *.ino). Verifikasi terlebih dahulu untuk mengetahui apakah ada yang eror atau tidak. Upload program jika program tidak ada eror. Silahkan baca artikel tentang Penggunaan Aplikasi Arduino IDE untuk mempermudah dalam penggunaanya.

Untuk mempermudah dalam pembuatan desain rangkaian, disini saya menggunakan aplikasi fritzing, Jika kalian mau mencobaya silahkan kunjungi websitenya DISINI atau dapat di unduh pada link dibawah ini (via google drive).
